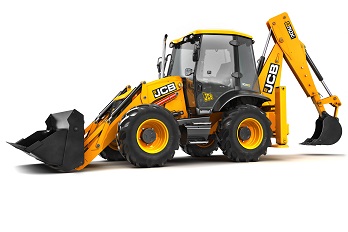

Полное название: экскаватор-погрузчик JCB 3CX
Максимальная глубина копания: 4,72 м
Размеры погрузчика:
Высота выгрузки: 2,74
Высота горизонтального днища: 3,23
Высота оси шарнира ковша: 3,45
Вылет оси шарнира ковша: 0,36*
Вылет кромки ковша на уровне земли: 1,42
Максимальный вылет поднятого ковша: 1,20
Вылет поднятого ковша при выгрузке: 0,83
Глубина копания (толщина срезаемого слоя): 0,07
Угол запрокидывания ковша: 45°* Угол выгрузки: 43°
Параметры вил:
Длина вил: 1,1м
Ширина зуба: 0,08м
Вылет вил на уровне земли: 2,66м
Вылет вил на максимальной высоте: 2,25м
Высота подъема: 2,92м
Минимальное расстояние между вилами: 0,2м
Максимальное расстояние между вилами: 2,17м
Грузоподъемность кг: 1000
|
Силы и грузоподъёмность погрузчика:
Тип ковша: Стандартный ковш
Сила напора на кромке ковша: 6170
Сила напора на стреле: 4942
Макс. Грузоподъемность7'4: 3479
Макс. грузоподъемность 7'8'': 3439
Размеры экскаватора:
Максимальная глубина копания по SAE: 4,24м
То же - при горизонтальном днище: 4,21 м
Максимальная глубина копания: 4,72 м
Максимальный вылет ковша от оси заднего моста: 6,72 м
Максимальный вылет ковша от оси поворотной колонки: 5,37 м
Вылет ковша от оси поворотной колонки при максимальной высоте подъема: 2,74 м
Максимальный вылет ковша от оси машины при повороте стрелы на 90 град.: 5,94 м
Максимальная высота подъема ковша по SAE: 5,53 м
Максимальная высота разгрузки: 3,84 м
Максимальная высота разгрузки по SAE: 3,4 м
Cмещение поворотной колонки при стандартной ширине рамы опор: 1,16 м
Угол поворота ковша: 201°
|
